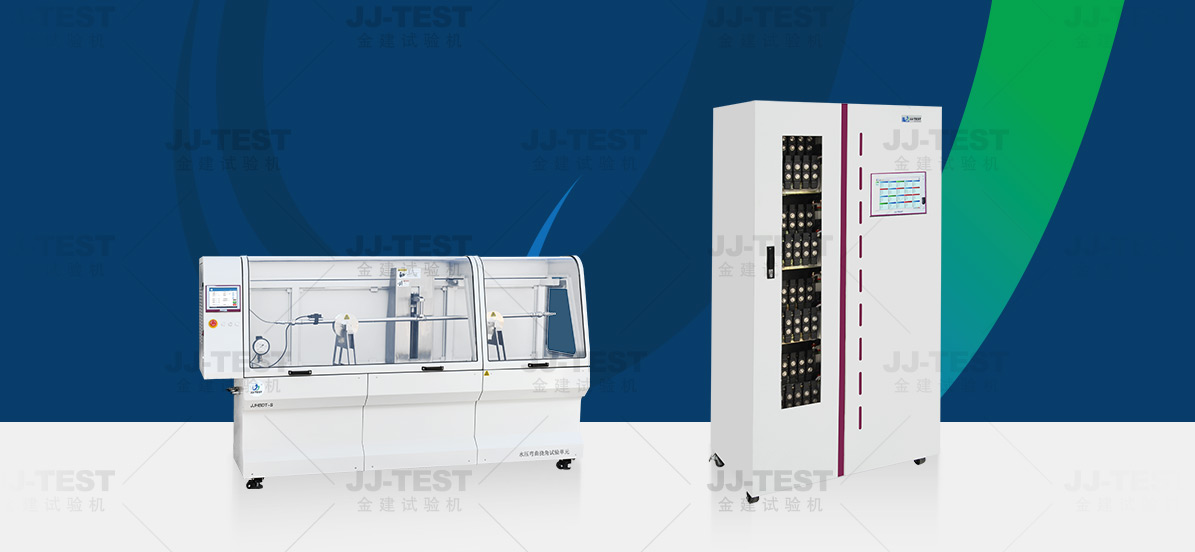

JJHBDT-S水壓彎曲撓角試驗單元
該儀器是薄壁不銹鋼管材、管件綜合性能測試平臺的水壓彎曲撓角試驗
單元，通過水壓控制系統提供試驗壓力，用于薄壁不銹鋼管材與管件連
接后，耐水壓彎曲撓角性能的測試，評價管件的連接性能。
|
JJHTS-S水壓試驗控制系統
該儀器是薄壁不銹鋼管材、管件綜合性能測試平臺水壓試驗控制的核
心，可同時為多個液壓性能試驗單元、多個耐水壓試驗單元、多個水壓
振動試驗單元、多個彎曲饒角試驗單元、多個水壓扭轉試驗單元、多個
最大伸縮量試驗單元、多個偏轉角度試驗單元、多個振動應變試驗單元
提供精準的試驗壓力。 |
|

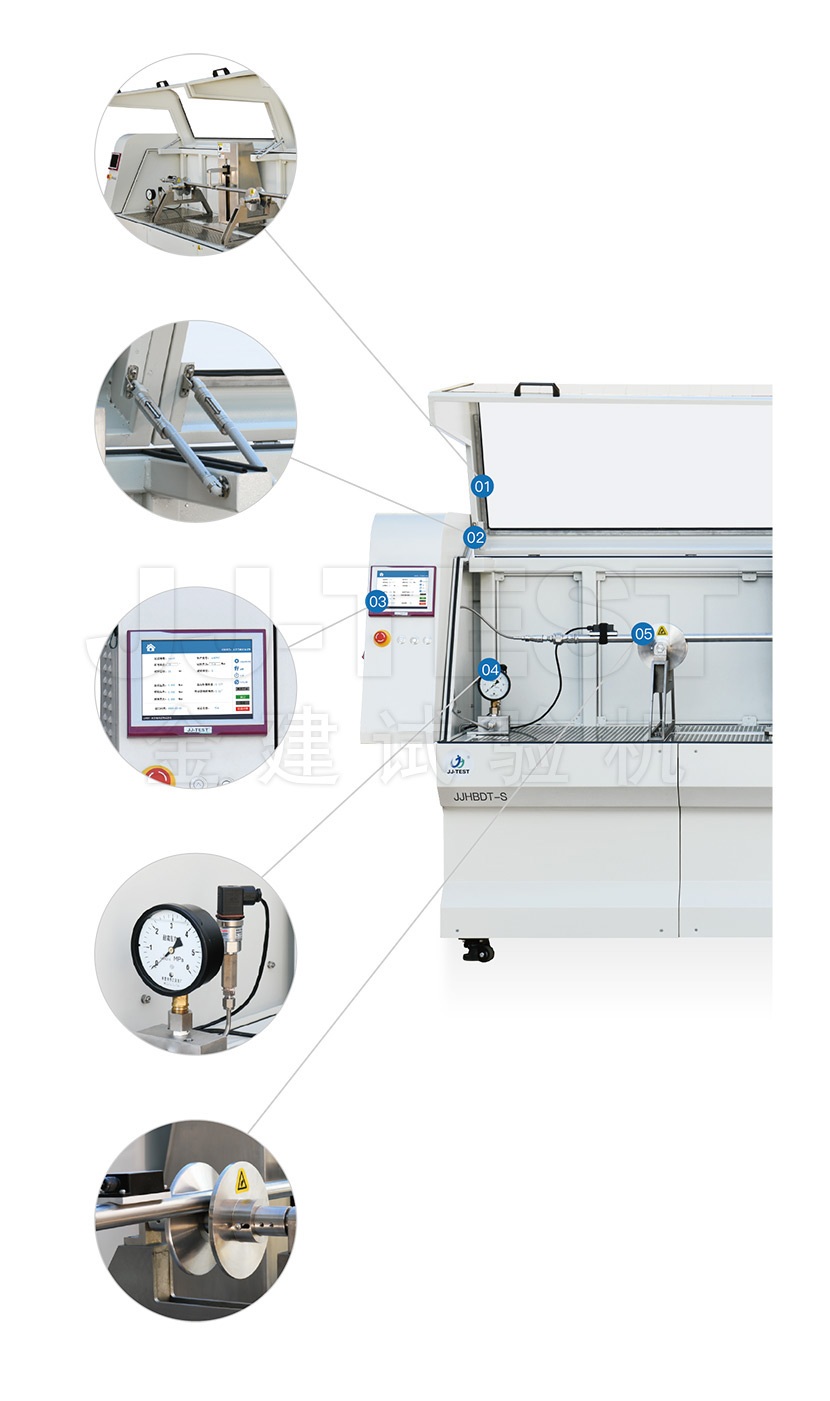

JJHBDT-S水壓彎曲撓角試驗單元
|
1.開放式設計
全敞開式透明設計，兼具安全性、操作便利性、可展示性特點。 |
|
|
2.高安全性設計
① 全封閉試驗室，提高試驗安全性；
② 采用氣彈簧支撐，增設箱蓋下落保護裝置，兼顧便利性和安全
性。 |
|
|
3.先進的控制系統
① 全彩色高分辨率觸摸屏，集成壓力、角度數據采集以及存儲、輸
出、自動滲漏識別等多項功能；
② 試驗數據可導出至JJDataCenter數據管理中心，統一管理。 |
|
|
4.數據準確可靠
① 壓力傳感器+指針式壓力表雙采集方式，顯示直觀、數據可靠；
② 高精度傾角傳感器，角度分辨力達0.01°。 |
|
|
5.自動、準確的撓角控制
① 采用高精度傾角傳感器、自動執行機構、實現傾角自動精準控
制；
② 一鍵啟動，操作簡單方便。 |

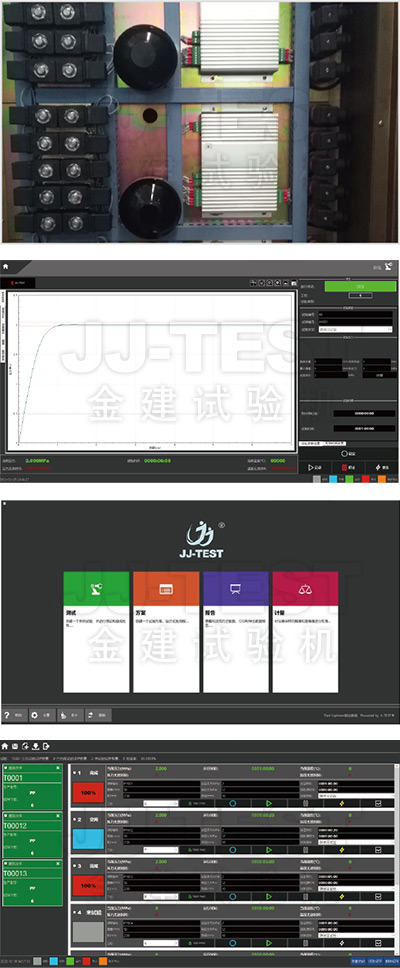

JJHTS-S水壓試驗控制系統
|
1.優異的壓力控制性能 ① 增壓級+緩沖級+精準控制級三級壓力控制結構，升壓快速、恒壓穩定； ② 專屬壓力控制器，壓力數據高速采集及精準控制； ③ 專用高頻電磁閥，獨特控制結構及特殊密封材質，控制性能優異，經久耐用； ④ 自適應壓力控制技術，適用性強。 |
|
|
|
2.穩定可靠、準確可信
① 測控雙回路結構，可精確測量試樣端壓力； ② 選用高端品牌壓力傳感器，高精度采樣； ③ 閥導式電磁閥模塊化設計，儀器具備長期穩定性。 |
||
|
3.功能強大的測控軟件
① 試驗管理與測控高度融合； ② 基于試驗任務管理機制； ③ 基于網絡化實驗室管理概念； ④ 支持可定制化試驗流程； ⑤ 支持多試樣分組報告模式。 |
||
|
4.高效易用
① 觸控設計，引導式操作，簡單培訓，即可快速開啟試驗； ② 進度條、狀態色彩、圖標的運用，試驗操作更加直觀高效； ③ 升壓曲線、即時曲線、長期曲線、數據等全過程可追溯監控； ④ 試驗報告可定制化生成，支持多種格式導出。 |
|
標準號
|
標準名稱
|
|
GB/T 19228.1
|
GB/T 19228.2
|
|
GB/T 33926 |
CJ/T 151
|
|
CJ/T 152 |
CJ/T520
|
|
|
|
JJHBDT-S水壓彎曲撓角試驗單元
|
|||||||
|
技術參數 Technical Parameter
|
|||||||
|
壓力顯示范圍
|
(0~5）MPa
|
試驗工位
|
1工位
|
||||
|
壓力顯示允許誤差
|
±1%
|
電源
|
380VAC/50Hz/1.5kW三相五線
|
||||
|
管徑適用范圍
|
DN12~DN125
|
儀器尺寸
|
(3500 × 900 × 1500）mm
|
||||
|
折彎角度
|
0-30°（任意可設）
|
||||||
|
JJHTS-S水壓試驗控制單元
|
|||||||
|
技術參數 Technical Parameter
|
|||||||
|
工作壓力
|
(0.2～4 )MPa（可定制）
|
壓力波動度
|
-1%-2%
|
||||
|
壓力分辨率
|
0.001MPa
|
計時器工作時間
|
0~10000小時
|
||||
|
計時誤差
|
±0.1%
|
管徑適用范圍
|
DN12～DN300
|
||||
|
試驗工位
|
3工位(1~20工位根據用戶需要配置）
|
試驗介質
|
水
|
||||
|
|
|
||||||
|
儀器配件 Accessories |
||||
|
壓力主機
|
1臺
|
塑料管
|
1根
|
|
|
試樣轉接頭
|
1件
|
喉箍（19-29）mm
|
1個
|
|
|
高壓水線總成
|
1根
|
U盤
|
1個
|
|
|
安裝配件（扳手、螺釘）
|
1套
|
水平測量支塊
|
1?個
|
|
|
銅管
|
1根
|
加長壓塊
|
1件
|
|
|
|
|
|||
